【徹底攻略ガイド】ステージ・キーボード Roland V-STAGE：操作部の概要、基本操作部、背面インターフェース編

Rolandが誇る究極のステージ・キーボード、V-STAGEシリーズ（V-STAGE 76 / V-STAGE 88）。

本記事では、サウンド・エンジン除く「操作部」と、プロの現場に欠かせない「背面インターフェース」にスポットを当てて解説します。

V-STAGEは、4つの強力な音源エンジンを搭載しているだけでなく、それらをライブ・パフォーマンス中にいかに直感的に、かつシームレスに操れるかという点に心血が注がれています。

4.3インチの大型カラーLCDを中心とした直感的なユーザー・インターフェース、自由度の高いアサイナブル・コントローラー、そしてあらゆる音響システムに対応する豊富な入出力端子があります。

音源の知識だけでは到達できない、V-STAGEの真の「機動力」と「汎用性」をマスターするためのガイドラインとして、ぜひ参考にしてみてください。

目次

シ

V-STAGEのパネルレイアウトは、人間工学に基づき利便性を求めた「プレイヤー中心」の設計を目指したものです。

これは、不要な操作時間を極力取り除き、演奏することに集中できるようになっています。

全体の構成は、大きく分けて以下のセクションで構成されています。

セクション概要写真

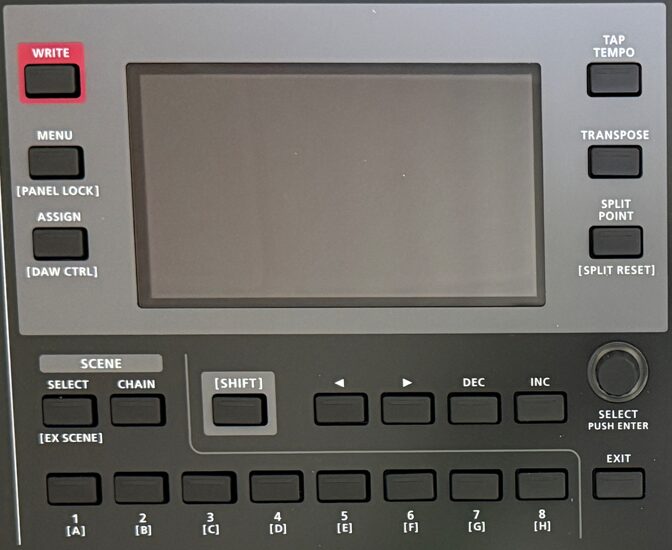

基本操作部4.3インチのカラーLCDディスプレイを中心に、一般的な操作を行うセクションです。
プリセット、シーンの切り替えなどが可能です。

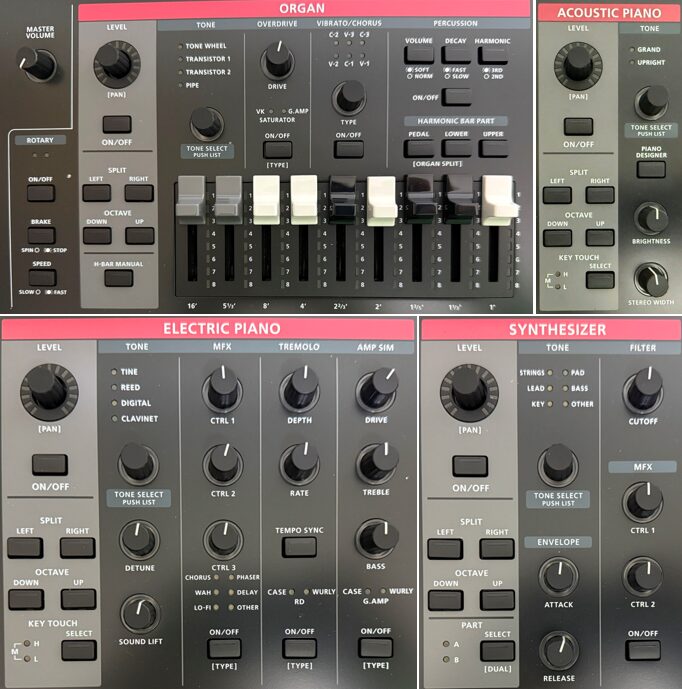

音源パート「ORGAN」「ACOUSTIC PIANO」「ELECTRIC PIANO」「SYNTHESIZER」のセクションがあります。
音量レベル、音源の有効無効、音作りなどが可能です。

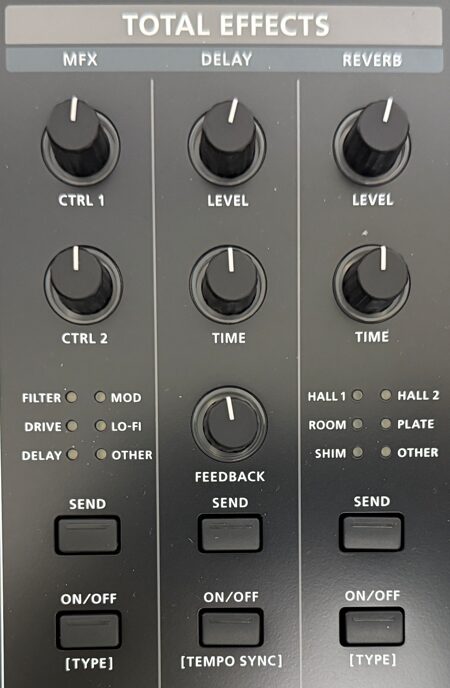

TOTAL EFFECTSV-STAGEから出力の直前で適用する「MFX」「ディレイ」「リバーブ」のセクションです。
それぞれのエフェクトの専用コントロールが用意されています。

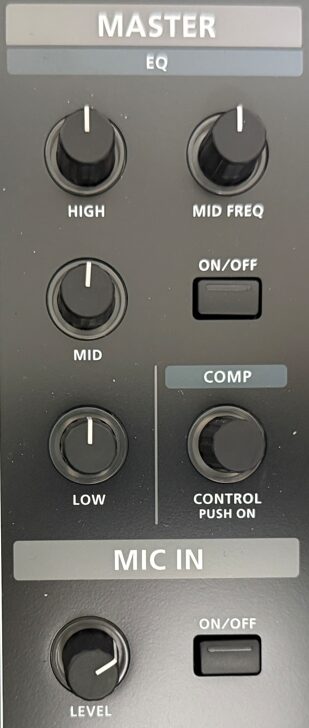

MASTER / MIC IN 最終出力のイコライザーとコンプレッサー、マイク入力の設定を行うセクションです。

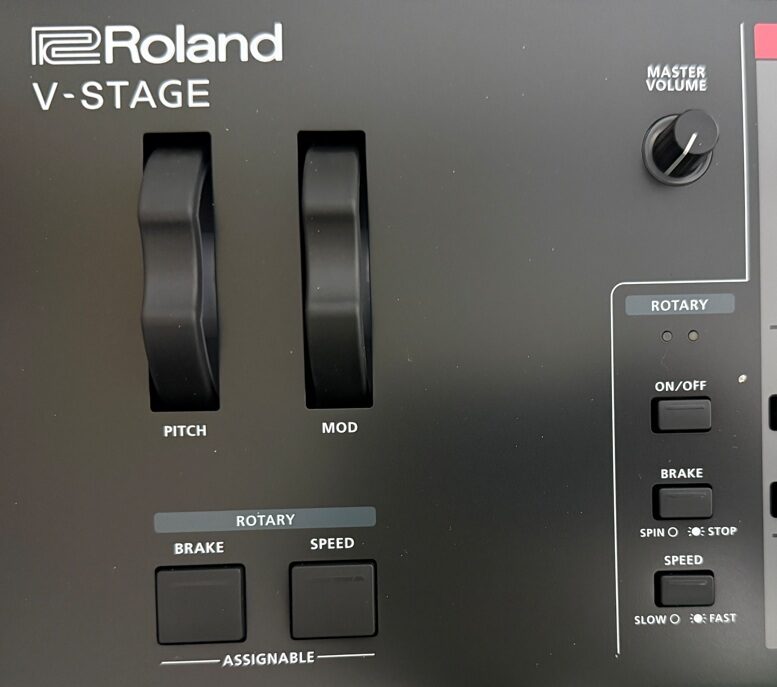

コントローラー部「ピッチ」「モジュレーション」をコントロールするホイール、「ロータリー・スピード」の切替ボタンなどが配置されています。
配置場所は、一番左側です。

基本操作部

このセクションは、一般的な操作や「プリセット（編集は別）」「シーン」「シーンチェーン」の管理を行うコントロールが揃っています。

そのためには、V-STAGEの音の管理方法を知る必要がありますが、詳細は別記事を作成予定です。

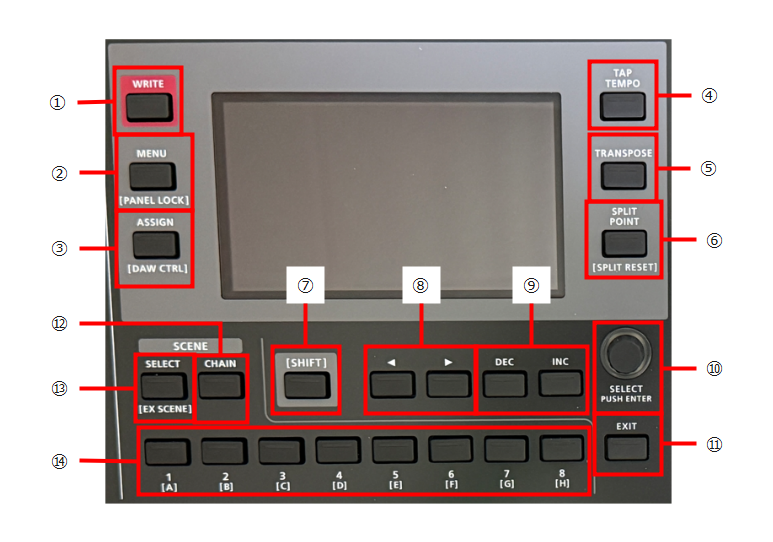

No名称短押し長押し「Shift」との連携
① 「WRITE」ボタン
  • 「シーン」の保存
  • 「シーン・チェイン」の保存
  • 「システム設定」の保存
 ーー ーー
② 「MENU」ボタン
  • MENU画面の表示
  • 長押し状態で操作した他の「ボタン」「ノブ」のMENU画面を表示
  • パネル操作ロックのOn/Offの切り替え
③ 「ASSIGN」ボタン
  • 各種コントローラーに機能を割り当てる「ASSIGN画面」を表示（別記事作成予定）
 ーー ーー
④ 「TAP TEMPO」ボタン
  • タップ・テンポ機能の利用
 ーー
  • メトロノームのOn/Offの切り替え
⑤ 「TRANSPOSE」ボタン ーー
  • トランスポーズの設定
  • 設定範囲：C#3（-11）～B4（＋11）
  • 鍵盤押下か「⑩」のノブで値の変更が可能
ーー
⑥ 「SPLIT POINT」ボタン
  • スプリット・ポイントの設定
  • 鍵盤押下か「⑩」のノブで値の変更が可能
  • 各音源のセクションにある「LEFT」「RIGHT」と併せて設定します。

詳細は別記事を作成予定です。

ーー
⑦ 「SHIFT」ボタン ーー
  • 他のボタンと組み合わせて使用。
 ーー
⑧ 「<」「>」ボタン
  • カーソルを左右方向に移動
 ーー ーー
⑨ 「DEC」「INC」ボタン
  • 設定値の変更
 ーー ーー
⑩ 「SELECT」ノブ
  • カーソルを左右方向に移動
  • 設定値の変更
  • 変更内容の切り替え
ーーーー
⑪ 「EXIT」ボタン
  • 1つ前の画面に戻る
  • 他のノブを回すと現パラメーター値を表示。
 ーー
⑫ 「CHAIN」ボタン
  • CHAIN画面の表示
  • SELECT CHAIN画面の表示
 ーー ーー
⑬ 「SELECT」ボタン
  • SCENE画面の表示
  • SELECT SCENE画面の表示

表示された画面で「シーン」「バンク」を切り替えることができます。

 ーー
  • EX SCENE画面の表示
⑭ 「1」～「8」ボタン
  • 「シーン」「シーン・チェイン」を選択
  • 「バンク」を選択
 ーー
「EX SCENE」は、最後に編集した内容が自動で一時的に保存されるシーンです。

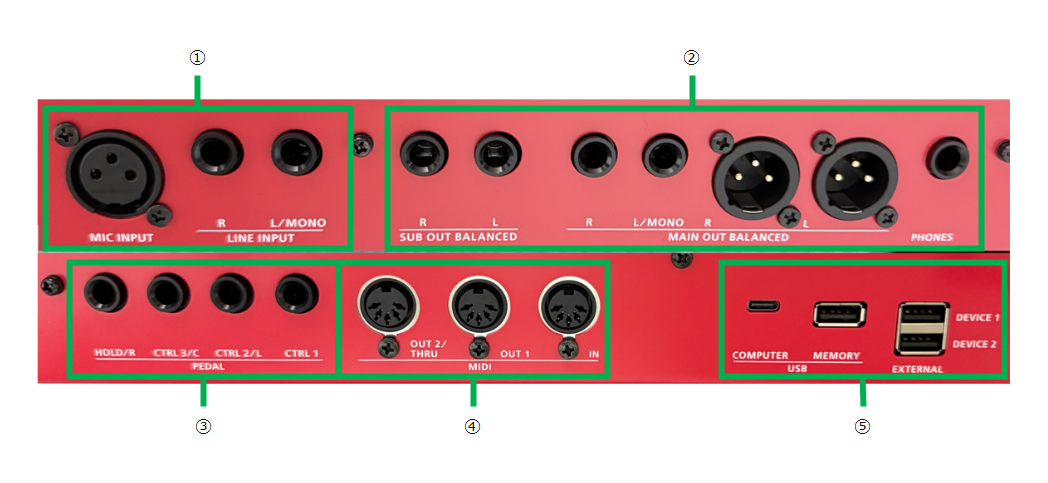

背面の入出力端子

基本機能の他、独自に機能をアサインできるコントローラーをまとめます。

配置されているコントロールは、以下です。

①オーディオ入力端子

名称説明
MIC INPUTXLR端子で、マイクを接続します。
ボコーダーやマイクエフェクトを使用する際に必要です。
LINE INPUT標準ジャックで、ステレオに対応した端子があります。
リズムマシンや音楽プレーヤー、他のキーボードの音を入力し、V-STAGEのメイン出力から出力できます。

②オーディオ出力端子

名称説明
MAIN OUT BALANCED
XLR端子で、ステレオに対応しています。
そのため、ノイズに強く、PAミキサーへダイレクトにバランス接続可能です。
MAIN OUT
TRS標準端子で、ステレオに対応しています。
アンプやモニター・スピーカーへの接続に便利です。
SUB OUT BALANCED (TRS標準 L, R)
TRS標準端子で、ステレオに対応しています。
特定のパートのみを個別に出力することも可能な出力端子。
PHONE
 ヘッドフォンを綱くことができる端子です。

③PEDAL

アサイン機能で、様々な機能を割り当てることができる端子です。

名称説明
HOLD/R
アコースティックピアノで言う「右ペダル」に相当するペダルです。
ダンパー・ペダル、エクスプレッション・ペダルを接続可能です。
CTRL 1
フットスイッチ、エクスプレッション・ペダルを接続可能です。
CTRL 2/L
アコースティックピアノで言う「左ペダル」に相当するペダルです。
フットスイッチ、エクスプレッション・ペダルを接続可能です。
CTRL 3/C
 アコースティックピアノで言う「中央ペダル」に相当するペダルです。
フットスイッチ、エクスプレッション・ペダルを接続可能です。

④MIDI

5pinのMIDIケーブルを使用して、通信を行うことができます。

名称説明
IN
MIDI信号を入力する時に使用する端子です。
OUT 1
MIDI信号を出力する時に使用する端子です。
OUT 2/THRU
入力されたMIDI信号をそのまま後続機材に流すことができる端子です。

⑤外部連携（デバイス接続、データ連携）

名称説明
USB COMPUTER
Type-CのUSB端子です。
パソコンやモバイル・デバイスと接続し、V-STAGEをオーディオ/MIDIインターフェースとして使うことができます。
DAWとの連携や、Apple MainStageのコントロールも可能です。
USB MEMORY
Type-AのUSB端子です。
エクスポート、インポートの機能を使用するため、USBメモリを挿入する端子です。
EXTERNAL DEVICE
Type-AのUSB端子が、2つ配備されています。
他の外部MIDIキーボード（Roland A-49など）を接続し、V-STAGEをさらに拡張するための端子です。

商品情報

ROLAND V-STAGE76
「4つの独立したサウンドエンジン」とオルガンに近いタッチの「新開発のセミウェイト・ウォーターフォール鍵盤」を搭載した76鍵のパフォーマンスキーボード
ROLAND V-STAGE88
「4つの独立したサウンドエンジン」とピアノに近いタッチの「ウェイテッド・ハンマーアクション鍵盤（エスケープメント対応のアイボリーフィール鍵盤）」を搭載した88鍵のパフォーマンスキーボード。

まとめ

非常にリアルなサウンド・エンジンを活かすための「操作部」「インターフェース」を装備したのが、V-STAGEです。

パネルレイアウトもユーザーに寄り添ったものになっていて、「やりたいこと」を短時間でできるように、機能ごとにまとめられて配置されています。

競合他社の製品よりも、非常に分かりやすいと思います。

本記事が、皆さまのヒントになれば幸いです。
